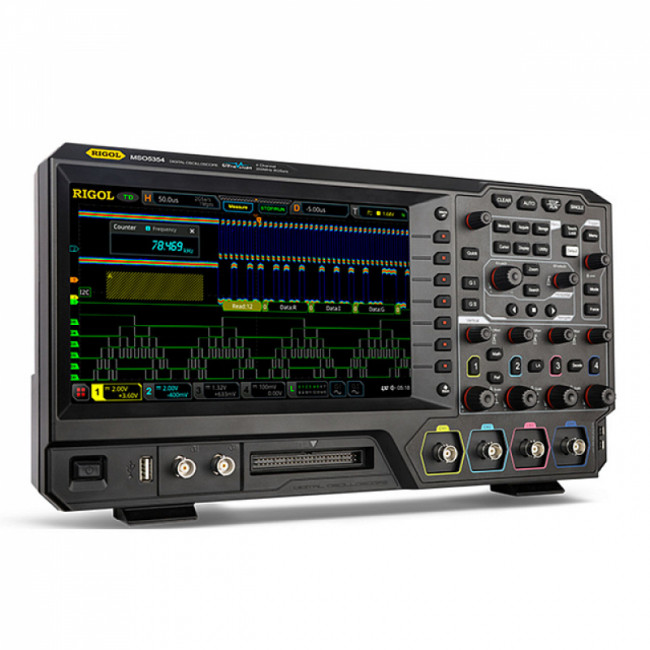

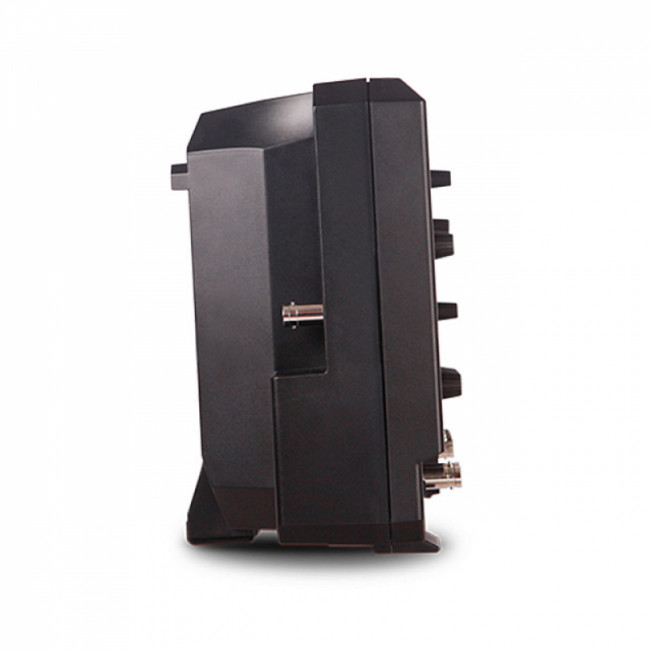

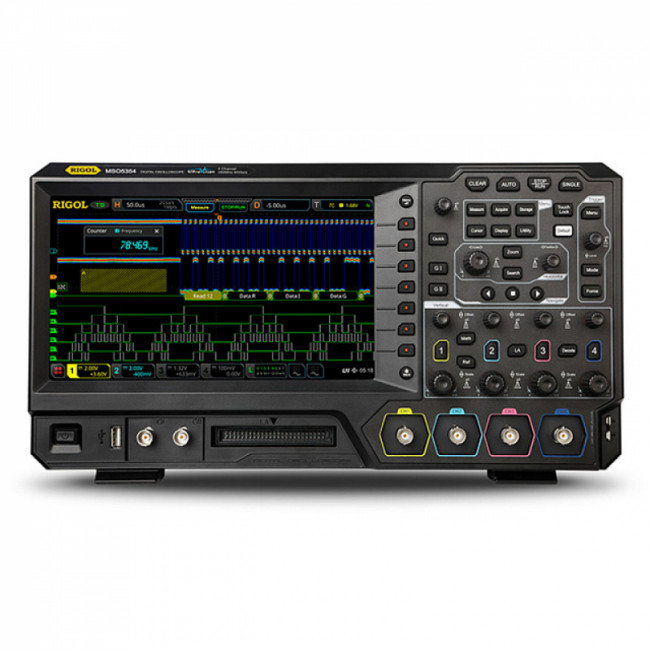

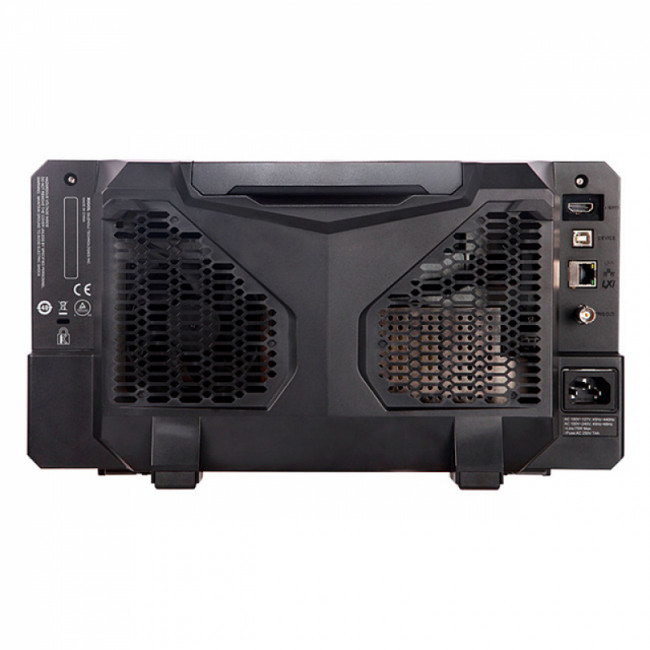

Цифровой осциллограф RIGOL MSO5074

Цифровой осциллограф Rigol MSO5074 – многофункциональный лабораторный прибор, сконструированный на ASIC-платформе Phoenix и реализующий технологию UltraVision II, который оборудуется четырьмя аналоговыми каналами с полосой пропускания 70 МГц и 16 цифровыми входами с функцией логического анализа. Устройство оснащается целым набором аппаратных и программных средств измерений и анализа, благодаря чему может использоваться для эффективного решения задач повышенной сложности.

Отличия Rigol MSO5074 от младших серий семейства MSO

• Увеличенная частота сэмплирования и повышенная скорость захвата сигналов
• Расширенная глубина памяти, которая задействуется в режиме выборки в реальном времени, и больший объем сохраняемых кадров при записи осциллограмм
• Стандартная функция поиска и навигации по захваченному сигналу
• Эффективный анализ спектра сигналов в расширенном режиме БПФ, с одновременным отображением до 4 функций
• Наличие интегрированного цифрового вольтметра и частотомера с сумматором для точных измерений
• Улучшенная наглядность и информативность цифрового осциллографа благодаря использованию 9-дюймового сенсорного дисплея с 256-уровневой градацией яркости и цветовой персистенцией
• Расширенный перечень интерфейсов, включая HDMI для вывода изображения на внешний дисплей или проектор

Наращивание функциональности

Обладая демократичной стоимостью в базовом варианте, осциллограф Rigol MSO5074 является оптимальным решением для первичного инвестирования при ограниченном бюджете. Поддержка широкого перечня дополнительных опций позволяет расширять функциональные возможности изделия по мере возрастания сложности измерительных задач, решаемых с его помощью.

Предусмотрена возможность дооснащения осциллографа пробником для работы с цифровыми каналами, генератором сигналов с двумя независимыми каналами с рабочей частотой до 25 МГц и несколькими вариантами наложения модуляции, а также функцией анализа источников питания. Доступно увеличение верхнего предела полосы пропускания, расширение глубины записи до 200M точек, активация функции запуска и анализа отдельных типов последовательных шин. Поддерживается дистанционное управление по Web интерфейсу и он-лайн обновление внутреннего ПО прибора при наличии доступа к Интернету через локальную сеть, к которой прибор подключается через LAN интерфейс.
