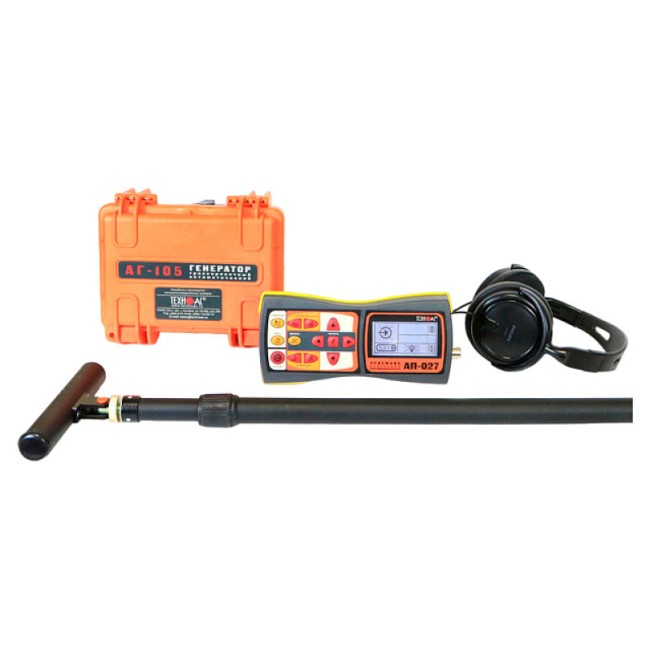

Трассоискатель ТЕХНО-АС Успех АГ-428.15Н

Name: Трассоискатель ТЕХНО-АС Успех АГ-428.15Н
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель

Техно-АС

Обзор Характеристики Комплектация Отзывы0

Описание

Трассоискатель ТЕХНО-АС Успех АГ-428.15Н — это незаменимый инструмент для специалистов, работающих с инженерными коммуникациями. Он отличается высокой точностью, многофункциональностью и удобством использования. Это делает его идеальным для задач, где нужно точно определить местоположение подземных коммуникаций.

Высокая точность и надежность

Прибор точно определяет местоположение и глубину залегания подземных коммуникаций. Он находит силовые и сигнальные кабели, армированные оптоволоконные линии и трубопроводы из электропроводящих материалов.

Многофункциональность

Трассоискатель оснащен цифровым приемником с большим ЖК дисплеем, который удобен для оператора. В комплект также входит течеискатель/дефектоискатель для поиска неисправностей кабельных линий.

Простота использования

В комплекте есть компактный автономный генератор с индукционной антенной. Он обеспечивает выходную мощность до 20 Вт и работает на расстоянии до 3 км. Трассировку можно проводить как контактным, так и бесконтактным способом, что упрощает обследование местности.

Основные функции трассоискателя ТЕХНО-АС Успех АГ-428.15Н

Определение местоположения и глубины залегания коммуникаций: Прибор находит подземные коммуникации на глубине до 6 метров.
Трассировка коммуникаций: Генератор позволяет трассировать коммуникации на расстояние до 3 км, облегчая поиск и обследование.
Поиск под напряжением: Оборудование обнаруживает электрические кабели под напряжением, что важно для безопасности.
Поиск пересечений: Прибор находит места пересечения трубопроводов и кабелей, предотвращая повреждения.
Обследование перед земляными работами: Обследование участков перед началом земляных работ помогает избежать повреждения коммуникаций и обеспечить безопасность.

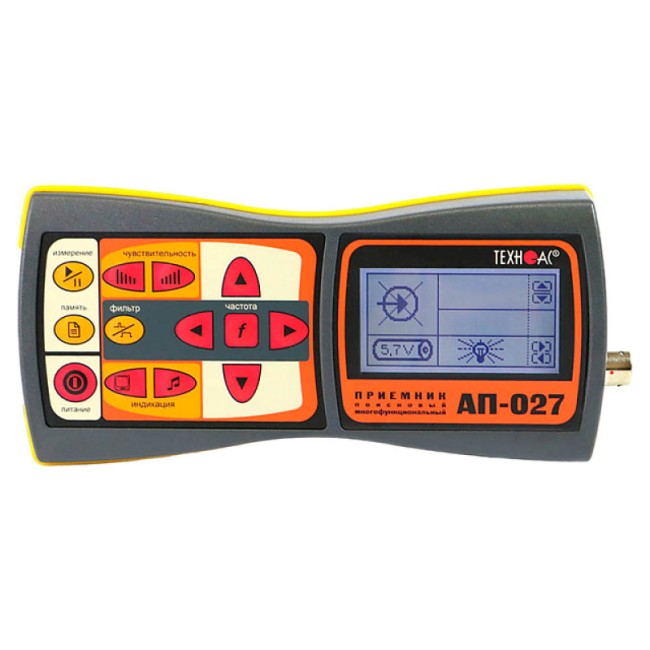

АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как "непрерывный / импульсный"	выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)"
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
"Широкая полоса" (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB

АГ-105
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти"
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Питание	напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20 ºС — +50 ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 мм
Масса электронного блока, не более	0,46 кг
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг

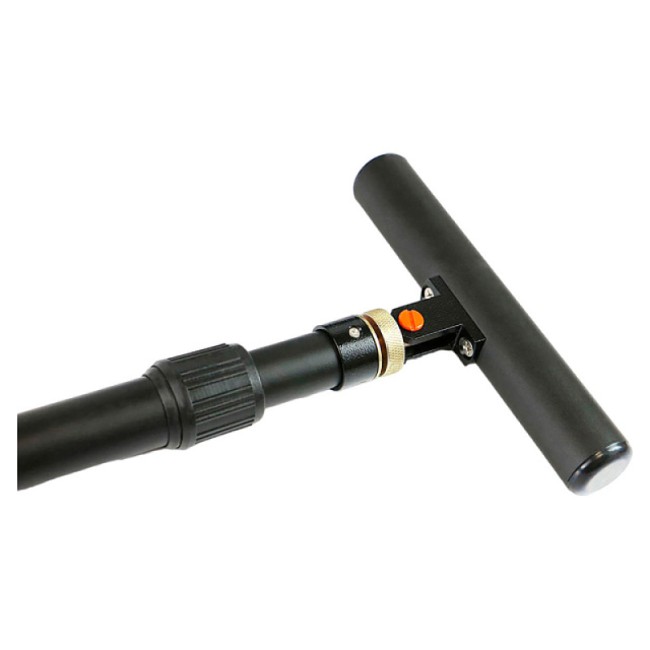

ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
