| Производитель | Техно-АС |
| Динамический диапазон входных сигналов | 140 дБ |
| Вес электронного блока, не более | 36 |
| Непрерывная и двухчастотная генерация | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
| Допустимое сопротивление нагрузки | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
Описание
Трассоискатель ТЕХНО-АС Атлет 3.120Д — это современное устройство для поиска подземных коммуникаций: кабелей, трубопроводов и других токопроводящих объектов. В комплект входит приемник с дисплеем, который показывает трассу и автоматически рассчитывает глубину залегания до 10 метров. Также он отображает величину тока в линии.
Преимущества и функциональность
Прибор помогает обследовать территорию перед земляными работами, избегая повреждений коммуникаций. Он записывает координаты и создает карты найденных объектов. Для трассировки неметаллических коммуникаций используется дополнительный внутритрубный генератор.
Назначение и применение
Трассоискатель ТЕХНО-АС Атлет 3.120Д определяет местоположение и глубину подземных коммуникаций на расстоянии до 10 метров. Он позволяет трассировать объекты на 10 км, находить электрические кабели под напряжением, места пересечения труб и кабелей, а также выявлять повреждения кабельных линий.
Навигационный модуль и режим "Зонд"
В устройство встроен GPS/ГЛОНАСС модуль, что облегчает поиск и маркировку коммуникаций. Режим "Зонд" позволяет трассировать неметаллические объекты с помощью внутритрубного генератора мощностью до 10 км.
| АП-019.4 | |
|---|---|
| Частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса" |
| Определение глубины залегания коммуникации | 0,01....30,00 м; - автоматически в режиме "Трасса" |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; - автоматически в режиме "Трасса" |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
| Звуковая индикация | синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; - 4 Ni-MH батареи тип "С" 1,2 В; - внешний аккумулятор (Power Bank) |
| Режим "Сон" | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,45 кг |
| АГ-120ТМ | |
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 ("временная") | 200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный "НП" |
| Режим 2 | кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 | двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 | генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| Непрерывная и двухчастотная генерация | 10 |
| Кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при "2F") |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F") |
| При питании от сетевого блока | 110 (90 при "2F") |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
| При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
| Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30ºС — +45 ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
| Вес электронного блока, не более | 14,5 кг |
| Характеристики индукционной антенны ИЭМ-301.3 | |
| Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Характеристики
| Производитель | Техно-АС |
| Динамический диапазон входных сигналов | 140 дБ |
| Вес электронного блока, не более | 36 |
| Непрерывная и двухчастотная генерация | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
| Допустимое сопротивление нагрузки | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Масса | 2,45 кг |
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
| Габаритные размеры электронного блока (кейса), не более | 10 |
| Максимальный в ручном режиме | 10 |
| От сетевого блока (СБП) | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
| Максимальная мощность, подводимая к "рамке", не более Вт | пластмассовый, герметичный |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Диапазон температур эксплуатации / хранения | -30…+60°С / -30…+60°С |
| Режим 4 | генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования им |
| При автономном питании или от внешнего аккумулятора 21 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| Типы подключаемых нагрузок при генерации "SIN" | - все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
| Режим "Сон" | 0…23 час 59 мин |
| Звуковая индикация | синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
| Режим 3 | двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1 |
| При питании от сетевого блока | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| Автоматические выключения генерации (зарядки) | импульсный, CLASS D(BD), КПД > 80% |
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
| Определение глубины залегания коммуникации | 0,01....30,00 м; - автоматически в режиме "Трасса" |
| Количество встроенных датчиков | 5 |
| Режим 2 | кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц |
| С добавлением внешнего аккумулятора 12 В | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
| Допустимые внешние аккумуляторы | - при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе ген |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Автоматические функции | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на |
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Режим 1 | непрерывный "НП" |
| При автономном питании | 330 (260 при "2F") |
| Сетевой блок для работы или зарядки аккумуляторов | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей |
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; - автоматически в режиме "Трасса" |
| Габаритные размеры | 330 х 140 х 700 мм |
| Выходной усилитель мощности | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
| Частота f1 ("временная") | 200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
| Задаваемый для автосогласования | 220 (180 при "2F") |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | выходное напряжение 15 В, выходной ток 15 А max |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; - 4 Ni-MH батареи тип "С" 1,2 В; - внешний аккумулятор (Power Bank) |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Кратковременные посылки | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Импульсные посылки одной частоты | 8 |
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |

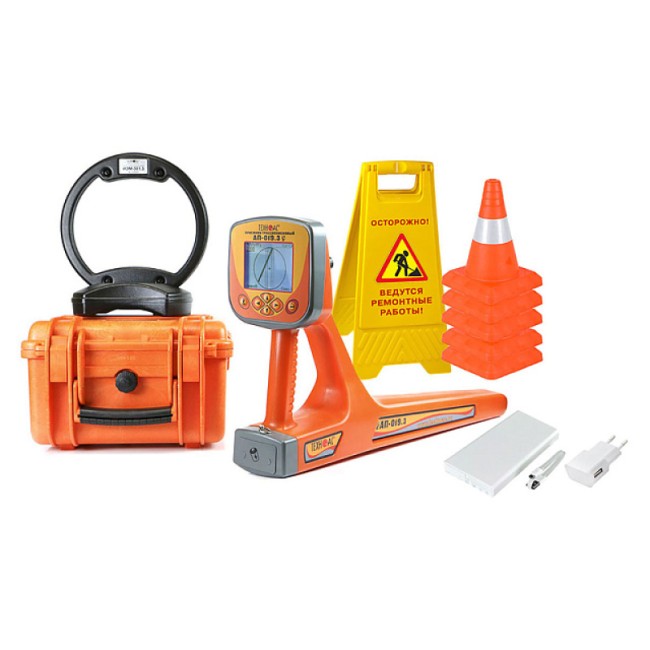

Комплектация

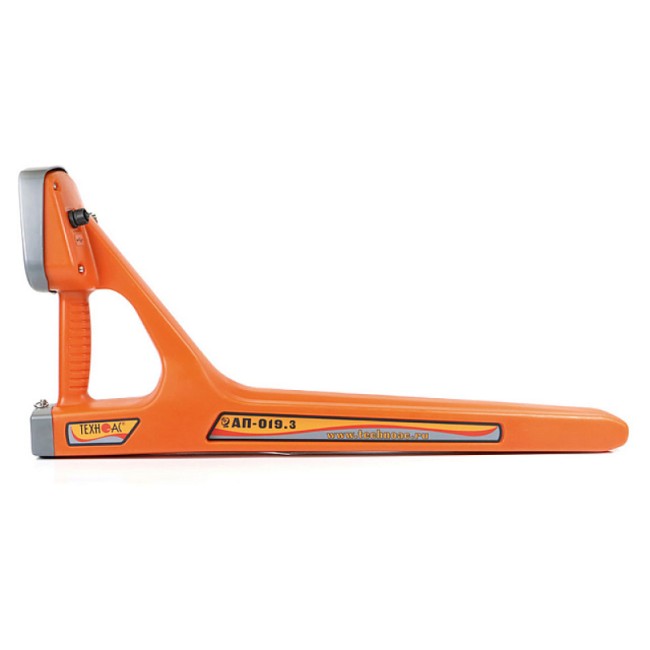

- Трассопоисковый приемник АП-019.3

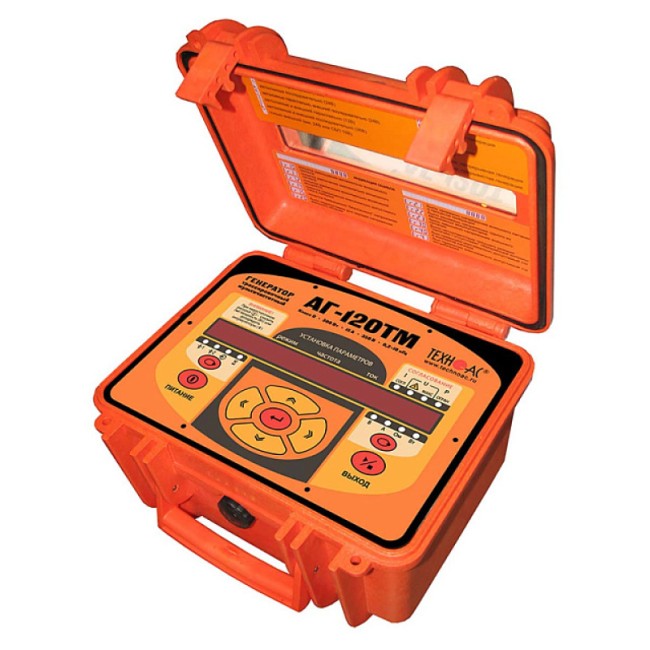

- Генератор АГ-120ТМ
- Источник питания ENP-240-12
- Индукционная антенна ИЭМ-301.3
- Кабель USB 2.0 AM-mini USB 1 м
- Диск CD-R с программой
- Кабель AG120.02.060
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Колпачок изоляционный d=8 мм - 2 шт.
- Батарейки - 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- Сумка для генератора АГ-120ТМ (чехол 53181)
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)

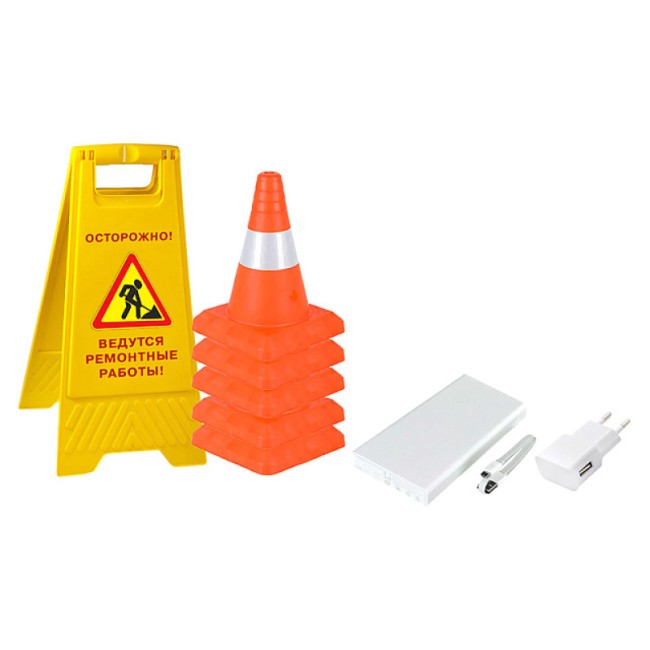

- Power Bank, 10 000 mAh
- Конус дорожный, высота 30 см - 5 шт.
- Аварийный знак "Люк открыт" или "Идут работы"
- Руководство по эксплуатации
- Паспорт
Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Атлет 3.120Д отзывы
