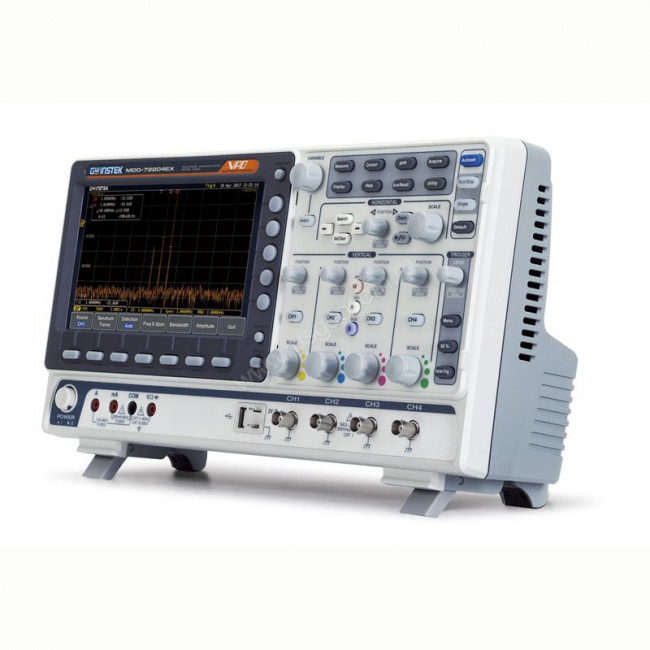

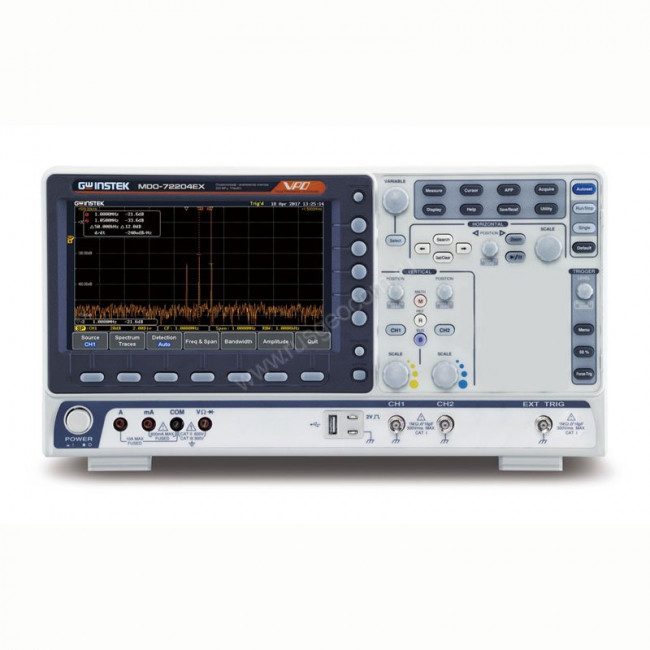

Осциллограф GW Instek MDO-72202EX

Осциллограф GW Instek MDO-72202EX - профессиональный прибор из категории “все в одном”, который совмещает в себе функции не только осциллографа, но и мультиметра, источника питания и генератора СПФ. Такие широкие возможности позволяют использовать устройство как в лабораторных, так и в образовательных целях.

Кратко о технических свойствах

• 2 входных канала.
• Полоса пропускания 200 МГц.
• Максимальное значение частоты дискретизации 1 ГГц.
• Встроенный редактор формул.
• Изолированный LAN- и USB-разъемы для соединения с внешними устройствами.

Встроенный мультиметр

Мультиметр с разрядностью до 5000 позволяет проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, данная модель выполняет эту функцию с погрешностью всего всего 0,1 %.

Режим “поисковой машины”

Этот режим позволяет GW Instek MDO-72202EX идентифицировать спорадические аномалии и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и продолжительности сигнала. Все события отображаются в верхней части дисплея цифрового осциллографа. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию прибора.

Режим сегментированной памяти

За счет деления осциллограммы на настраиваемое пользователем число сегментов сокращается расстояние между синхроимпульсами. При этом при обнаружении несистемного сбоя вы можете отобразить на экране именно его без лишней информации. Также этот режим позволяет GW Instek MDO-72202EX проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.

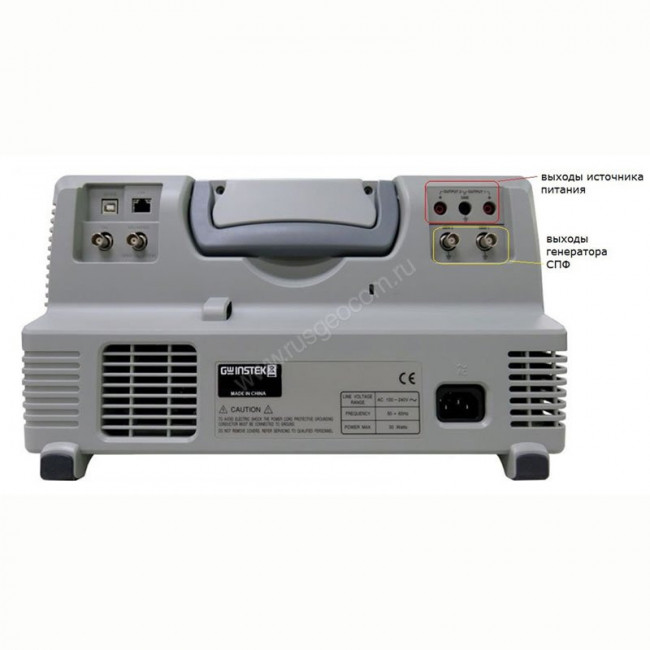

2-канальный генератор СПФ до 25 МГц

Генератор способен воспроизводить до 13 различных форм сигналов с высокой четкостью, благодаря 14-битному вертикальному разрешению и частоте дискретизации 200 МГц. Вы также можете сами как загружать формы сигналы, так и настраивать их параметры.
