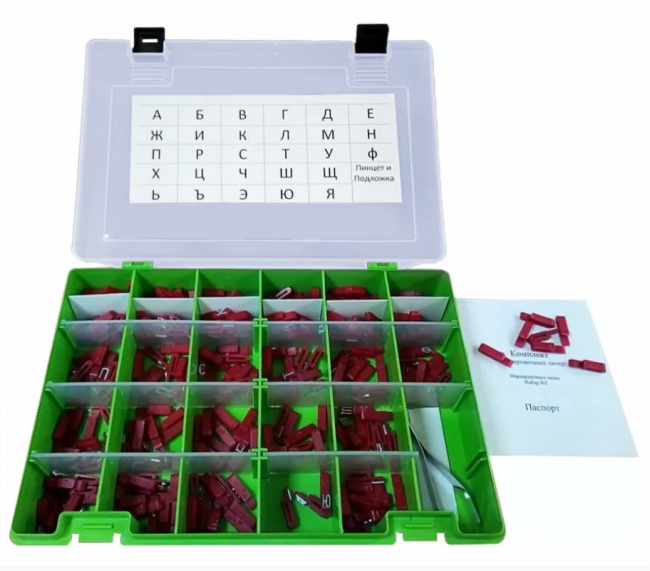

Литеры маркировочные №5, цифры 5 мм

Маркировочные знаки линии Арго используются с целью нумерации обследуемых участков. Установка производится либо в месте контроля, либо на кассете, содержащей рентген-пленку. При этом устанавливать нужно так, чтобы надпись на рентген-снимках не совмещалось с изображением сварочного шва и прилежащей к нему зоны.

В обозначениях наборов маркировочных знаков указываются:

• номер и тип;
• размеры букв или цифр и их количество.

Кроме того, все наборы комплектуются пластиковыми пеналами, которые служат для набора надписи.

Обозначение, размеры знаков

№, тип набора, высота х ширина х толщина знаков, количество знаков в наборе

№ 1 – буквенные кириллица, 560 шт., 5 х 3,2 х 1 мм, (28 букв по 20 штук)

№ 1 – буквенные латиница, 520 шт., 5 х 3,2 х 1 мм, (26 букв по 20 штук)

№ 2 – буквенные кириллица, 560 шт., 8 х 5 х 1,5 мм (28 букв по 20 штук)

№ 2 – буквенные латиница, 520 шт., 8 х 5 х 1,5 мм, (26 букв по 20 штук)

№ 3 – буквенные кириллица, 280 шт., 12 х 7,7 х 2,5 мм (28 букв по 10 штук)

№ 3 – буквенные латиница, 260 шт., 12 х 7,7 х 2,5 мм (28 букв по 10 штук)

№ 4 – буквенные кириллица, 140 шт., 18 х 11,5х 5 мм (28 букв по 5 штук)

№ 5 - цифровые, 340 шт., 5 х 3,2 х 1 мм (10 цифр по 30 штук, по 20 знаков “дефис” и “стрелка”)

№ 6 - цифровые, 340 шт., 8 х 5 х 1,5 мм (10 цифр по 30 штук, по 20 знаков “дефис” и “стрелка”)

№ 7 - цифровые, 220 шт., 12 х 7,7 х 2,5 мм (10 цифр по 20 штук, по 10 знаков “дефис” и “стрелка”)

№ 8 - цифровые, 110 шт., 18 х 11,5х 5 мм (10 цифр по 10 штук, по 5 знаков “дефис” и “стрелка”)

В буквенных наборах кириллица нет букв ë, з, й, о, ы.

В буквенных наборах латинского алфавита присутствуют буквы: ABCDEFGHIJKLMNOPQRSTUVWXYZ.

В каждом наборе имеются пластиковые пеналы для набора надписи. №1 и №5 – 8 пеналов 29х12х4,5 , №2, №6 – 8 пеналов 40,5х15,5х5, №3, №7 – 5 пеналов 57х20х6.

Для изготовления самих знаков используется свинцовый сплав, этот металл ослабляет силу воздействия рентген-излучения. Поэтому набранный сопроводительный текст отлично просматривается на фотоснимке. Помещенные в пенал знаки закрепляются либо в специальном кармане кассеты, либо на самом изделии.
