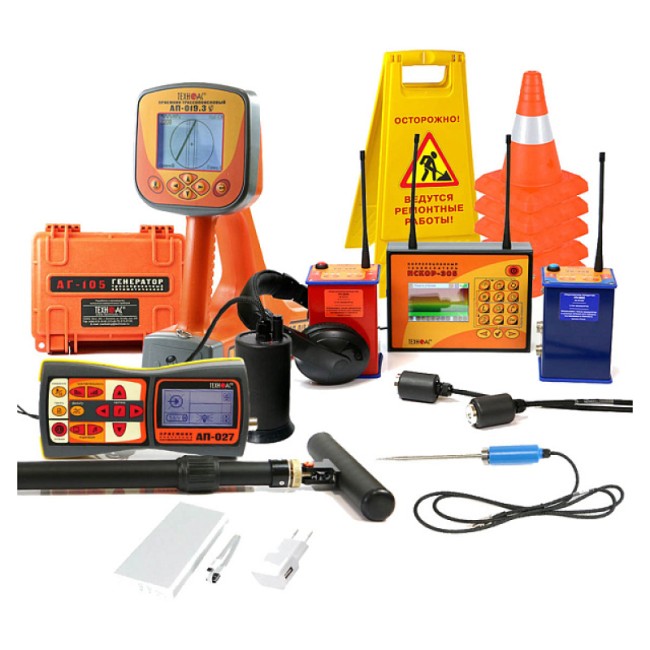

Корреляционный течеискатель ТЕХНО-АС Искор-3.27.105Д

Name: Корреляционный течеискатель ТЕХНО-АС Искор-3.27.105Д
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Подключаемые внешние датчики	6 - при частоте 32768 Гц "33"
Функциональные особенности	Головные телефоны - синтезированный звук ЧМ
Масса	2
фильтр нижних частот, кГц	0...10 м; автоматически в режиме "Трасса"; по нажатию кнопки в режиме "Зонд"

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

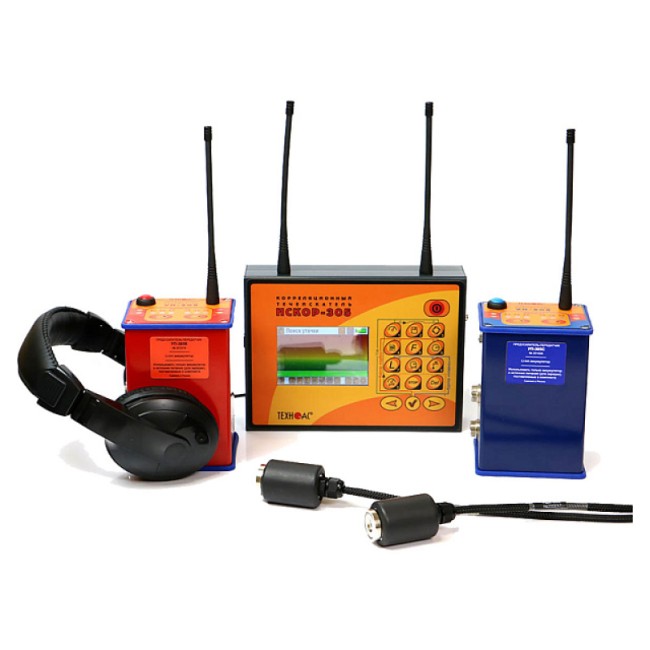

Назначение корреляционного течеискателя Искор-3.27.105Д

Корреляционный течеискатель Искор-3.27.105Д предназначен для определения местоположения утечек жидкости в трубопроводах, включая системы хозяйственно-питьевого и горячего водоснабжения, отопления и другие коммуникации, где транспортируемая среда находится под давлением. Он также используется для трассировки подземных коммуникаций, отображая ось трассы и глубину залегания, и для уточнения мест утечек с помощью акустического течеискателя. Кроме того, прибор позволяет проводить диагностику запорной арматуры и создавать базу данных состояния трубопроводов.

Функции корреляционного течеискателя Искор-3.27.105Д

Искор-3.27.105Д способен искать утечки и несанкционированные врезки в трубопроводах с помощью корреляционного и акустического методов. Он также трассирует подземные коммуникации, включая трубопроводы и кабельные линии, с графическим отображением трассы и цифровым измерением глубины. Прибор сохраняет координаты для последующего нанесения на карту и диагностирует запорную арматуру. Дополнительно он может обнаруживать повреждения кабелей индукционным и акустическим методами с использованием генератора высоковольтных импульсов.

Преимущества корреляционного течеискателя Искор-3.27.105Д

Прибор обладает двумя радиоканалами, высокой помехозащищенностью и регулируемым фильтром. Он обеспечивает оперативность и скорость расчетов, а также защищен ударостойкими водонепроницаемыми датчиками. Искор-3.27.105Д имеет компактные размеры и небольшой вес, что делает его удобным в использовании. Он точно определяет места разгерметизации и позволяет визуализировать утечку по графику корреляционной функции. Прибор может обнаруживать подземные коммуникации в пассивном режиме на частотах 50 и 100 Гц, а также в активном режиме от генератора, что позволяет уточнять места утечек акустическим методом.

Применение корреляционного течеискателя Искор-3.27.105Д

Этот течеискатель используется для систем водоснабжения и теплосетей, включая распределительные и магистральные сети, выполненные из чугунных, стальных и пластиковых труб. Он также применяется для диагностики и контроля герметичности нефтепродуктопроводов, работающих под высоким давлением.

Рекомендуемые области применения

Корреляционный течеискатель Искор-3.27.105Д рекомендуется для использования в теплосетях, водоканалах, ЖКХ и продуктопроводах.

Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
Длина диагностируемого участка трубопровода, м	от 10 до 1000
Диаметр трубопровода, мм	от 25 до 800
Давление в трубопроводе, атм	не менее 1,5
от 10 до 250 м	не более ±5
от 250 до 500 м	не более ±10
от 500 до 1000 м	не более ±15

Время построения корреляционной функции при усреднении по 60 измерениям, мин
от 10 до 250 м	не более 3
от 250 до 500 м	не более 4,5
от 500 до 1000 м	не более 4,5
Частоты фильтрации сигнала утечки
фильтр нижних частот, кГц	1,0; 1,5; 2,2
фильтр верхних частот, кГц	0,3; 0,4; 0,5
цифровой фильтр, Гц	от 65 до 4500
Общие данные
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
Дисплей	графический, TFT, 320х480 точек
Электропитание	встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С	от -25 до +45
Время непрерывной работы, час
в нормальных условиях	не менее 8
при пониженной температуре -25°С	не менее 6
Средняя наработка на отказ, час	не менее 2000
Класс защиты от внешних воздействий
акустического датчика АДК-305	IP65
предусилителя-передатчика УП-305	IP51
корреляционного приемника КП-305, источника питания, зарядного устройства	IP42
Габаритные размеры, мм
акустического датчика АДК-305	Ø36, Н=68, Lкабеля=5 м
предусилителя-передатчика УП-305	135x95x78
корреляционного приемника КП-305	152x203x51
Масса, кг
акустического датчика АДК-305	0,3
предусилителя-передатчика УП-305	0,9
корреляционного приемника КП-305	1,3

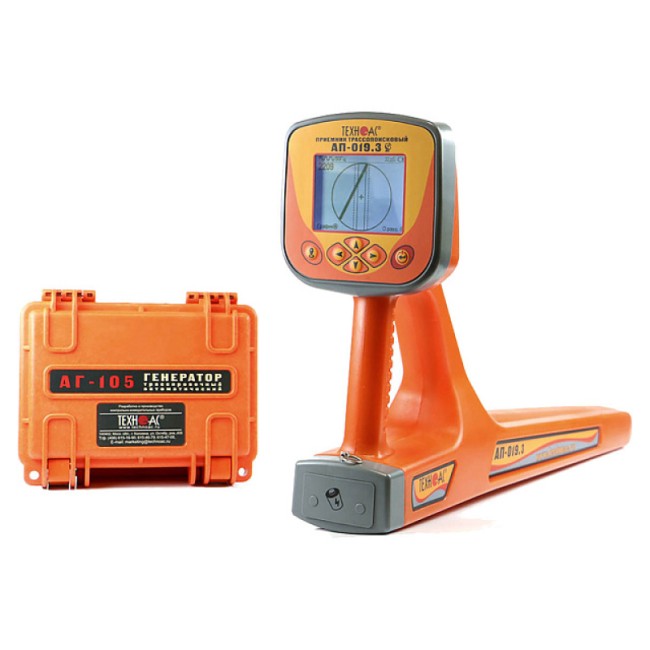

Характеристики трассопоискового приемника АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим "График" f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое – для 2D отображения "Трасса"; полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"; автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	0...10 м; автоматически в режиме "Трасса"; по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01...9,99 А; автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Источник питания	4…7 В: 4 элемента тип "С"; внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг
Характеристики трассировочного генератора АГ-105
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
"Антенные" режимы	встроенная передающая антенна "LC"
"Антенные" режимы	внешняя передающая антенна "АН"
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц
Режимы "модуляции" (сигналы специальной формы)	-двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F"
Ограниченный программой при ручном повышении, ≥	3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"
Заданный для автоматического согласования, ≥	0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F"
В зависимости от "модуляции", ≥	40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2"
Ограниченная программой, ≥	6 - при частоте 32768 Гц "33"
Источники питания
Напряжение питания	7...15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	-аккумулятор "12 В" (например, автомобильный); выходное напряжение 11...14 В при токе не менее 4 А
Внешние источники питания (не входят в комплект поставки)	сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); выходное напряжение 15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт)
Время работы ("жизненный цикл" зависит от качества батарей)	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33"
Согласование с нагрузкой	ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны "LC"
	бесконтактное подключение с применением внешней передающей антенны "АН"
	бесконтактное подключение с применением индукционных передающих клещей
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

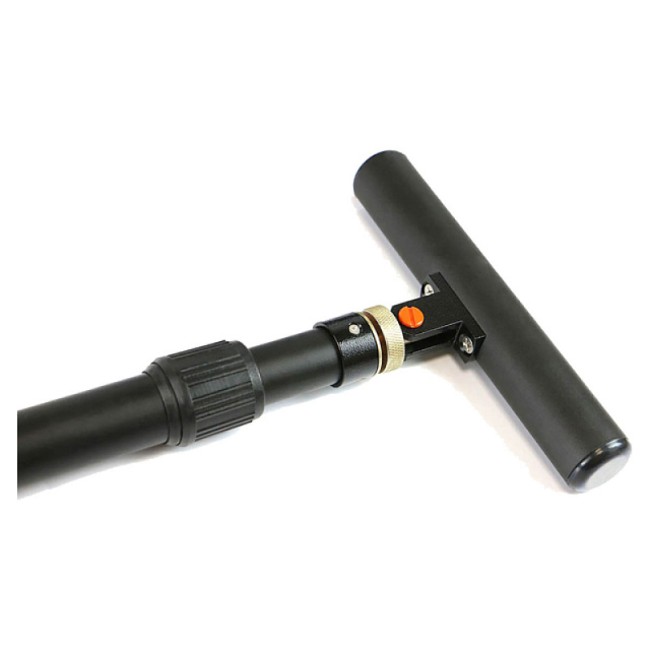

Характеристики электромагнитного датчика EMD-257
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

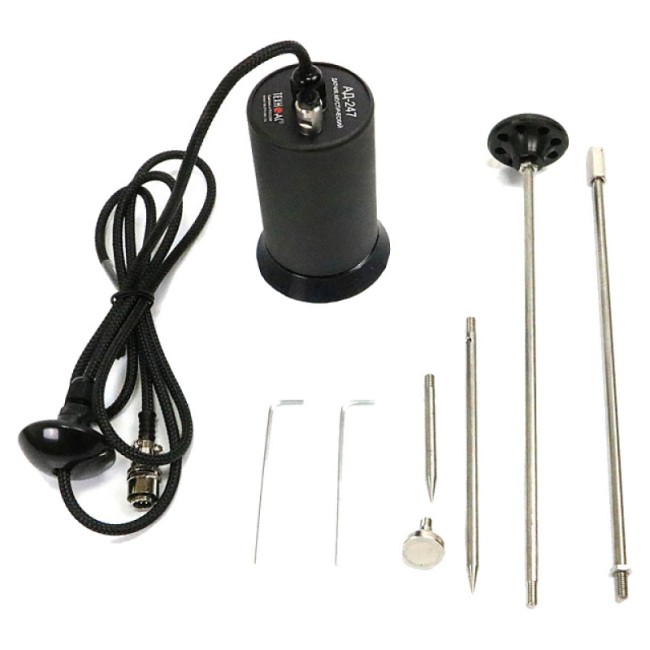

Характеристики акустического датчика AD-257
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

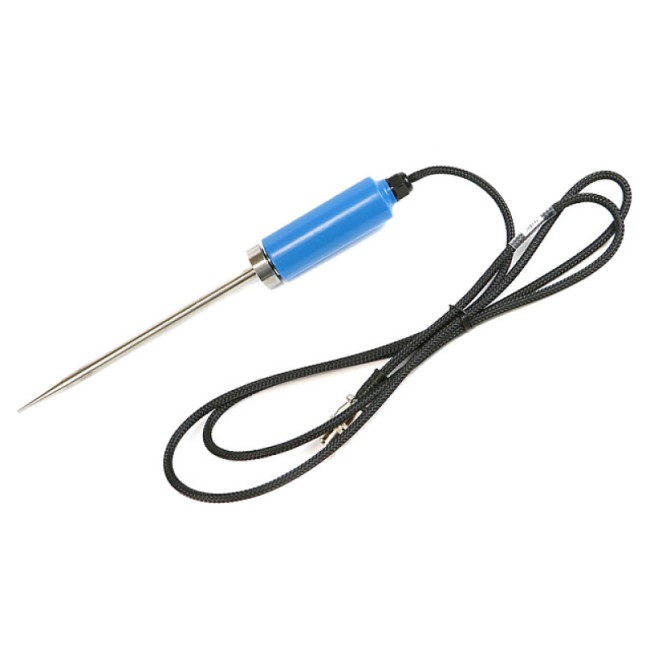

Характеристики акустического датчика ADM-227
Масса датчика, кг	0,225±0,02
Масса штыря, кг	0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)	105(+2)x31(+1)
Габаритные размеры штыря, мм	190(+2)x29(+1)

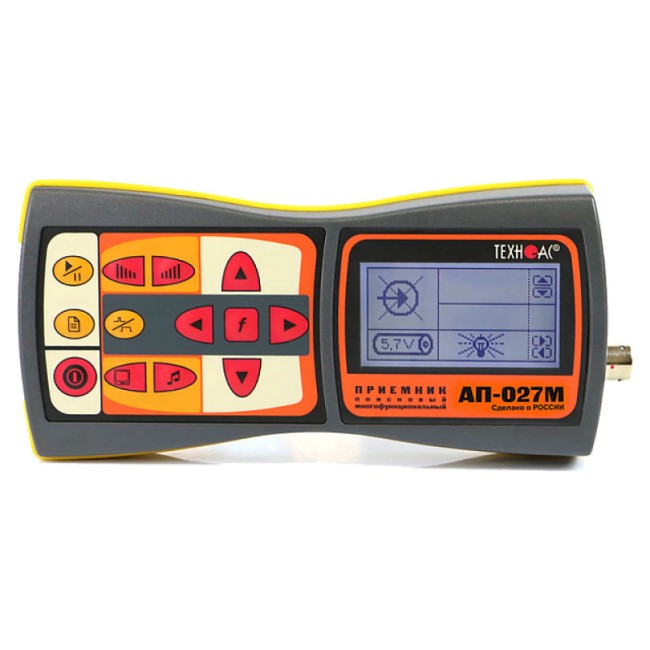

Характеристики трассопоискового приемника АП-027М
Электромагнитный трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый
"Широкая полоса"	0,05…8,6 кГц
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
Частоты цифровой фильтрации	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ
	Встроенный излучатель - синтезированный звук ЧМ
Акустический трассо-дефектопоиск
Вид принимаемого сигнала	монотонный / импульсный
Частоты цифровой фильтрации	Ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
"Широкая полоса"	0,09…2,20 кГц / 0,03…0,50 кГц
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Общие характеристики трассопоискового приемника АП-027М
Визуальная индикация	ЖКИ: символы и значения выбираемых режимов и параметров; анимированная шкала уровня входного сигнала; цифровое значение и анимированная шкала уровня выходного сигнала; график (движущаяся диаграмма) уровня выходного сигнала; частотный спектр выходного сигнала; цифровое и графическое отображение уровней выходного сигнала записанных в "памяти"
Питание	напряжение 4…7 В: аккумуляторы "тип АА" 1,2 В 4 шт. щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг
