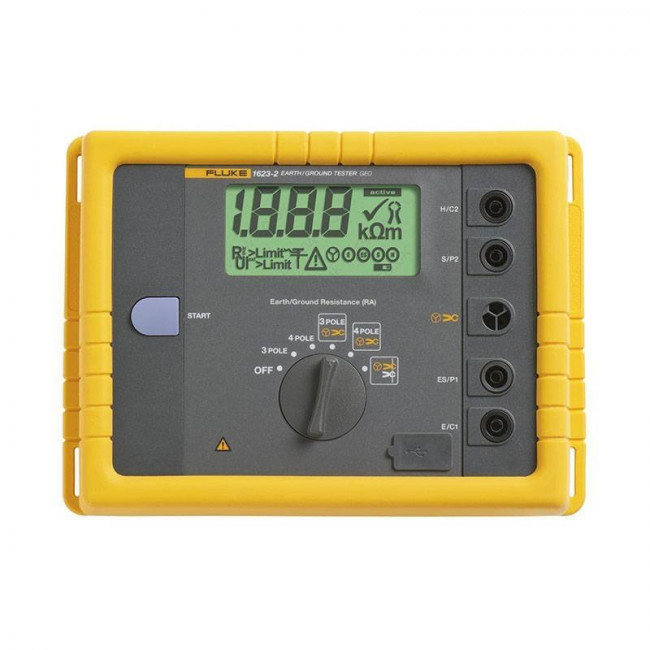

Измеритель сопротивления заземления Fluke 1623 II
Оставить отзыв
| Производитель | FLUKE |
| Характеристика | Испытательное сопротивление: 0,001 Ом - 19,99 кОм |
| Госреестр | Да |
| Гарантия | 24 месяца |
Описание
При решении задач по установке нового электрооборудования большой мощности и высоковольтных систем, разработке и монтаже заземляющих устройств, а также в ходе их дальнейшей эксплуатации необходимо тщательно контролировать обеспечение безопасности, проверяя показатели сопротивления заземления. С помощью измерителя сопротивления заземления Fluke 1623 II вы можете производить проверку заземляющих контуров и систем молниезащиты как классическим способом (с использованием зонда и дополнительного электрода-заземлителя, забиваемых в грунт), так и ускоренными методами ("выборочным" и "безэлектродным"), отличающимися большей безопасностью и меньшими трудозатратами.
Измерительные возможности Fluke 1623 II
Данный прибор позволяет измерять полное сопротивление заземляющих контуров и систем, а также сопротивление отдельных заземлителей, определять геологическое сопротивление грунтов, производить выборочное тестирование (с дополнительным подключением токовых клещей) без отсоединения заземляющей шины и проверку контуров заземления безэлектродным методом (с использованием 2-х токовых клещей или трансформаторов тока).
Мегаомметр цифровой Fluke 1623 II может выполнять измерения в следующих режимах (выбираются положением поворотного переключателя):
- трехполюсное измерение;
- четырехполюсное измерение;
- трехполюсное измерение с использованием токовых клещей;
- четырехполюсное измерение с использованием токовых клещей;
- выполнение измерений безэлектродным методом с использованием двух токовых трансформаторов или клещей).
Преимущества Fluke 1623 II
- "Всё в одном". Благодаря универсальности Fluke 1623 II, вы можете использовать его для тестирования заземляющих устройств и контуров любого типа.
- Максимальная простота управления прибором. Достаточно собрать проверочную схему, выбрать режим измерений с помощью центрального поворотного переключателя и нажать кнопку START – по окончании цикла измерений результаты будут отображены на ЖК-дисплее.
- Прочность и водонепроницаемость. Вы можете использовать измеритель сопротивления заземления Fluke 1623 II в самых жестких условиях (по пыле- и влагозащите соответствует классу IP56).
- Продолжительное время автономной работы. Одного комплекта батареек (6 шт. типа АА) хватает на выполнение 3 тысяч замеров.
| Измерение напряжения | Vm = 48 В переменного тока |
|---|---|
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (2 % показаний + 3 единицы) |
| Операционная ошибка | ± (5 % показаний + 3 единицы) |
| RA Четырехполюсное измерение сопротивления заземления (IEC 1557-5) | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (2 % показаний + 3 единицы) |
| Операционная ошибка | ± (5 % показаний + 3 единицы) |
| RA Трехполюсное измерение сопротивления заземления с использованием токовых клещей | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| RA Четырехполюсное выборочное измерение сопротивления заземления с использованием токовых клещей | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Ток короткого замыкания | > 50 мА |
| Измерение частоты | 128 Гц |
| Разрешение | 0,001 Ом до 10 Ом |
| Диапазон измерения | 0,001 Ом до 19,99 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| Безэлектродное измерение контура заземления | |
| Измерение напряжения | Vm = 48 В переменного тока |
| Измерение частоты | 128 Гц (125 Гц по заявке) |
| Ток помех (Iext) | Максимум Iext = 10 A (перем.тока) (RA < 20 Ом) |
| Максимум Iext = 2 A (перем.тока) (RA < 20 Ом) | |
| Разрешение | 0,001 Ом до 0,1 Ом |
| Диапазон измерения | 0,001 Ом до 199,9 кОм |
| Исходная погрешность | ± (7 % показаний + 3 единицы) |
| Операционная ошибка | ± (10 % показаний + 5 единиц) |
| Требования к окружающей среде | |
| Рабочая температура | от -10°C до +50°C |
| Рабочая температура | от 0°C до +35°C |
| Допустимая температура | от -18°C до +28°C |
| Температура хранения | от -20°C до +60°C |
| Климатический класс | C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH |
| Степень защиты | IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529 |
| Электрический стандарт безопасности | |
| Уровень безопасности | CAT II, 300В |
| Механические и общие характеристики | |
| Дисплей | 1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка |
| Размер | 133 мм x 187 мм x 250 мм |
| Вес | 1,1 кг (включая батареи) |
| Гарантия | Два года |
| Время работы батареи | Стандартно > 3000 измерений |

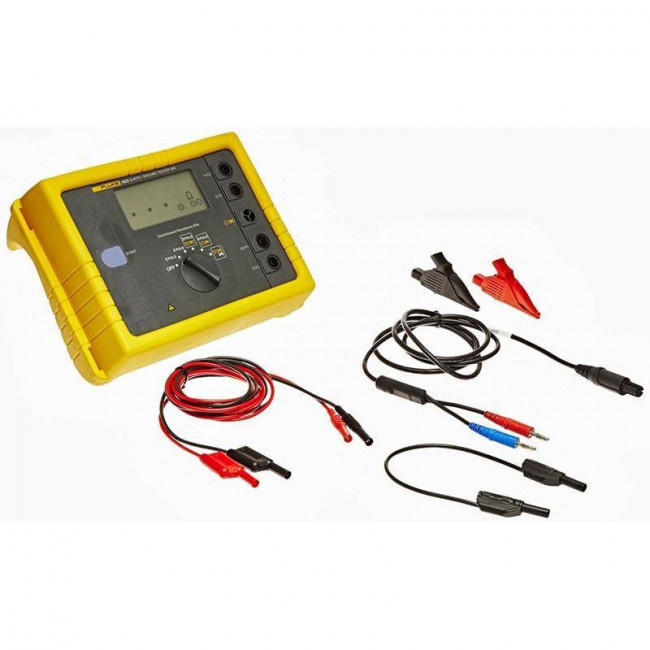

Комплектация:
- Измеритель сопротивления заземления Fluke 1623
- 2 измерительных щупа
- Батареи
- Руководство пользователя
Характеристики
| Производитель | FLUKE |
| Характеристика | Испытательное сопротивление: 0,001 Ом - 19,99 кОм |
| Госреестр | Да |
| Гарантия | 24 месяца |
