Описание
ДО-60С-МГ4 - это измеритель силы натяжения арматуры, предназначенный для контроля натяжения стержневой арматуры в железобетонных конструкциях. Он позволяет напрямую измерять силу поперечной оттяжки арматуры и устанавливать зависимость между этой силой и силой натяжения арматуры. Прибор соответствует ГОСТ 22362 и также используется для контроля усилий в тросовых и канатных оттяжках.
Прибор применяется в производстве сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II (В-II), К-7. Его используют при изготовлении шпал, стоек ЛЭП, изделий непрерывного бетонирования и других конструкций. Также он подходит для контроля усилий в оттяжках мачт релейной и сотовой связи, труб и опор.
ДО-60С-МГ4 измеряет силу натяжения при свободной длине арматуры от 2 метров. Прибор имеет энергонезависимую память на 99 результатов и часы реального времени. Данные можно передать на компьютер через USB. Результаты отображаются на цифровом дисплее в кН и МПа.
Прибор позволяет выбирать диаметр арматуры, что обеспечивает высокую точность измерений благодаря встроенным градуировочным зависимостям.

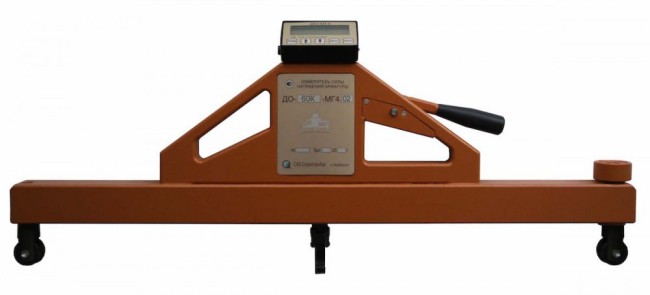

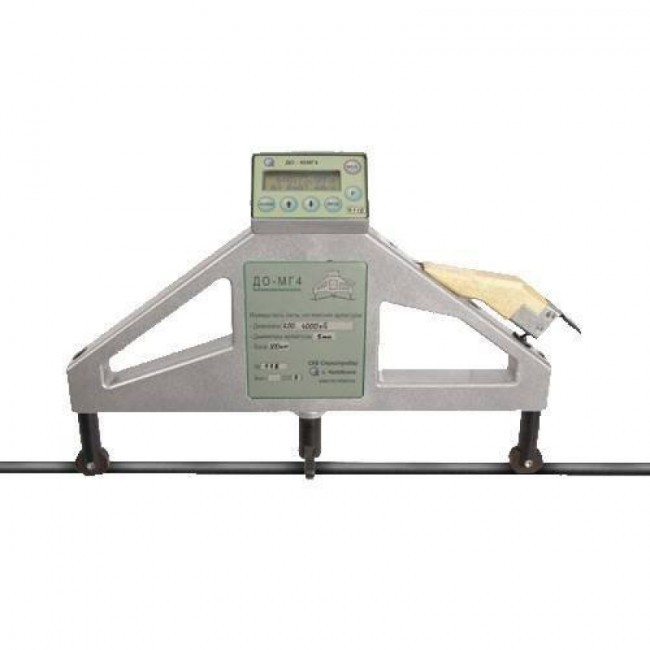

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, тензорезисторного датчика с натяжным рычагом и крюком, а также электронного блока с жидкокристаллическим дисплеем.
| Характеристика | Значение |
|---|---|
| Назначение | Измерение силы натяжения арматурной стали |
| Диаметр арматуры, мм | от 9,6 до 14 (конкретные значения: 9,6; 10; 12; 14) |
| Модификация измерителя | ДО-60С-МГ4 |
| Диапазон измерений силы натяжения арматуры, кН | от 5 до 80 (для диаметра 9,6 мм); от 5 до 45 (для диаметра 10 мм); от 10 до 65 (для диаметра 12 мм); от 10 до 85 (для диаметра 14 мм) |
| Предельное значение напряжения в арматуре, МПа | 620 (для диаметра 9,6 мм), 570 (для диаметров 10, 12 и 14 мм) |
| Диапазон измерений силы поперечной оттяжки, кН | от 0,1 до 0,9 (для диаметров 9,6 и 10 мм); от 0,2 до 1,3 (для диаметра 12 мм); от 0,2 до 1,7 (для диаметра 14 мм) |
| Габаритные размеры, мм (ДхШхВ) | 650×65×270 |
| Масса, кг | 5,2 |
| Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки | |
| Пределы допускаемой относительной погрешности измерения силы натяжения арматуры | |
| Размах показаний измерителя | |
| Питание | 2 элемента АА (LR6), напряжением 3 В |
| Потребляемый ток, не более | 55 мА |
| Диапазон рабочих температур | от до |
Характеристики
| Производитель | СТРОЙПРИБОР |
| Характеристика | Контролируемый диаметр: 9...12 мм, База: 600..800 мм |

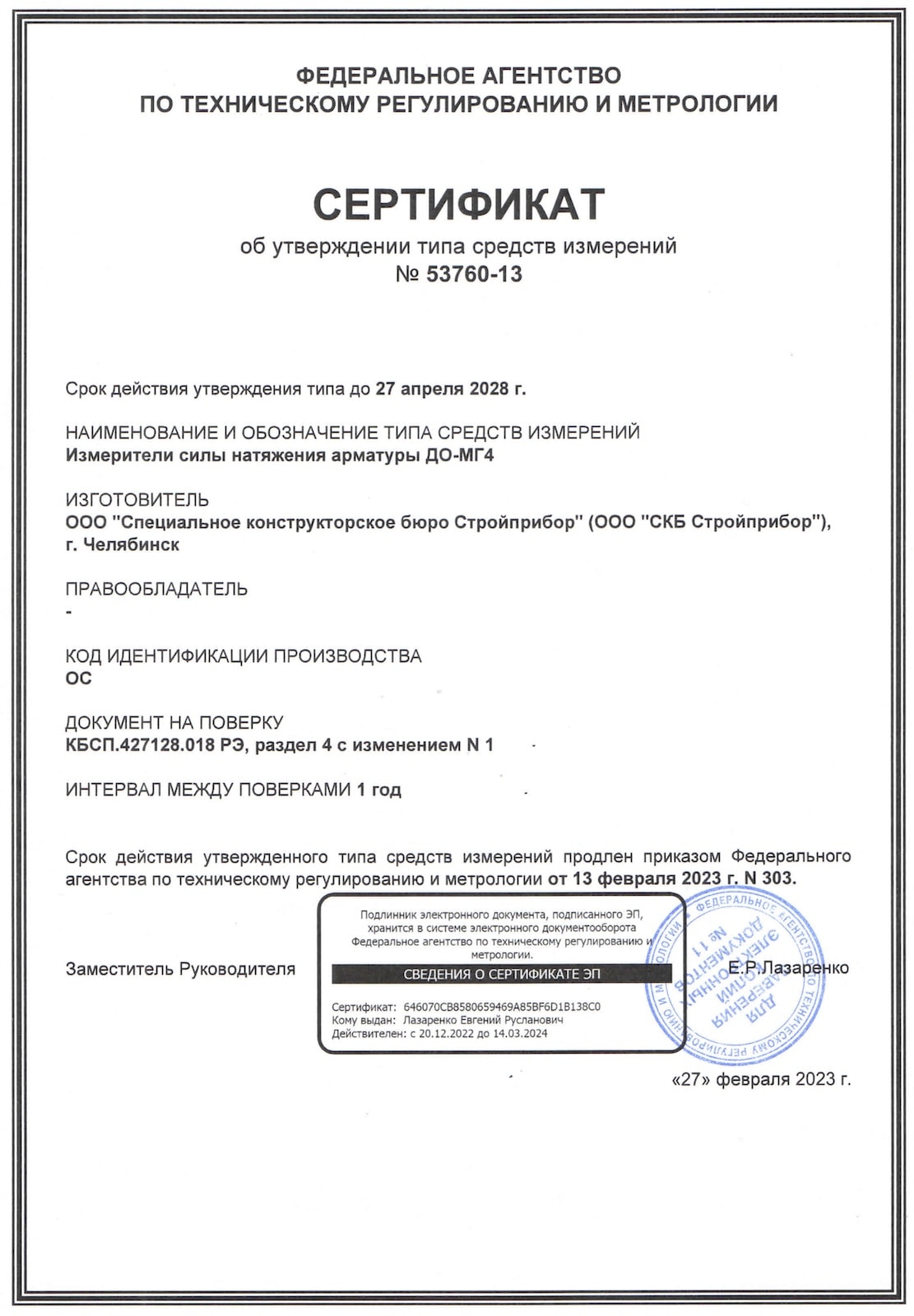

| Госреестр СИ РФ | Да |
| Гарантия | 18 месяцев |
Комплектация
Измеритель силы натяжения арматуры ДО-60С-МГ4
Электронный блок

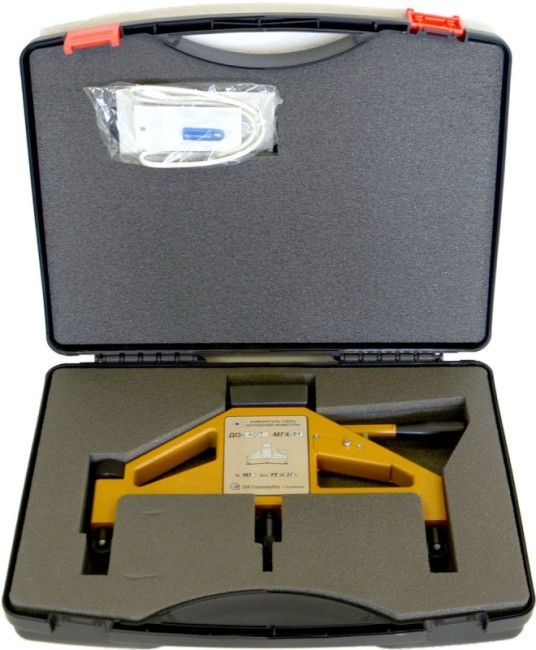

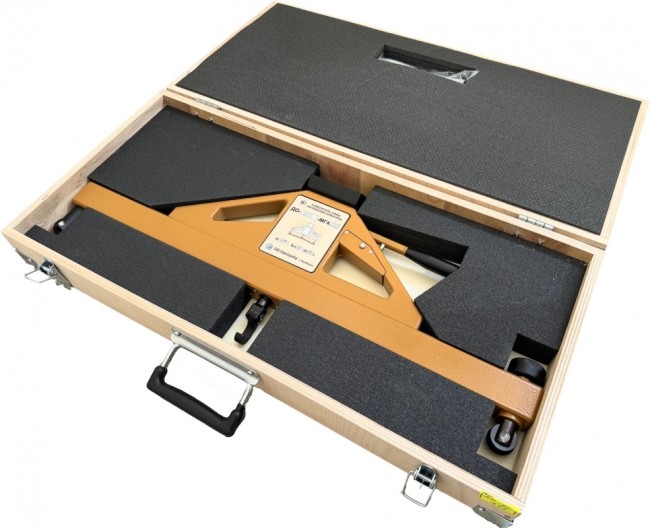

Упаковочный кейс
Руководство по эксплуатации
