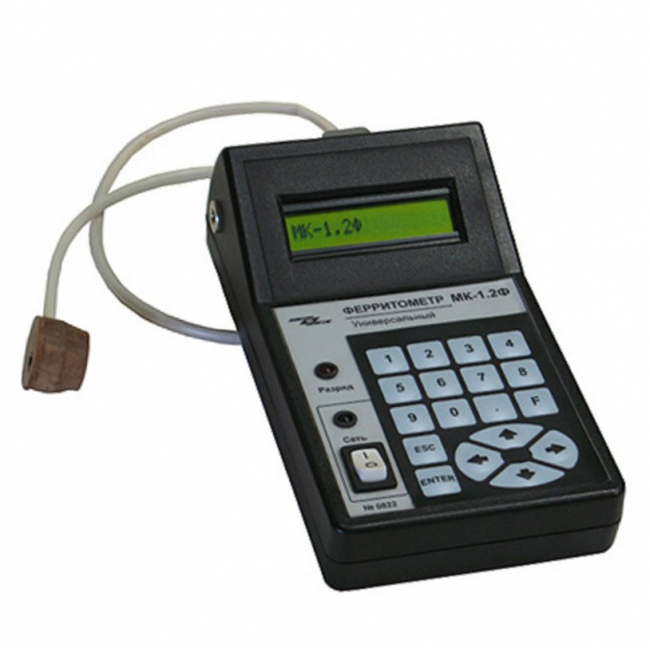

Ферритометр универсальный МК-1.2Ф (локальный, объемный, локально-объемный)

Универсальный ферритометр МК-1.2Ф предназначен для измерения локального и объемного содержания ферритной фазы в сварных швах и изделиях из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов, а также измерения относительной магнитной проницаемости на плоских поверхностях деталей и образцов слабомагнитных материалов, например нержавеющих сталей, аустенитного чугуна, латуней, бронз. Область применения – машиностроение, металлургическая промышленность и др.

Принцип работы заключается в намагничивании участка изделия или объемного образца импульсным полем и регистрации параметра измерительного сигнала, пропорционального намагниченности насыщения материала. Так как выходной сигнал пропорционален намагниченности насыщения материала, то показания ферритометра зависят только от содержания феррита, и не зависят от формы, дисперсности феррита и других структурных неоднородностей. Поэтому прибор обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.

Ферритометр МК-1.2Ф выполняет четыре вида измерений:

• локальным методом с накладным датчиком;
• объемным методом образцов диаметром 5 мм;
• объемным методом образцов диаметром 7 мм;
• измерение проницаемости локальным методом.

Накладной электромагнитный преобразователь устанавливают на изделие так, чтобы контролируемый участок находился между большим и крайним малым полюсом датчика. Нажать и отпустить кнопку на датчике. Автоматически включается намагничивание участка изделия, производится измерение и обработка измерительного сигнала. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе.

При объемном методе измерения образец помещается в электромагнитный преобразователь, оператор с пульта прибора задает режим измерения и кнопкой «ENTER» включает измерение.

Пункты меню и результаты измерений содержания ферритной фазы в процентах индицируется на символьном жидкокристаллическом индикаторе. Измерения могут проводиться как единичные измерения, серия измерений, измерения на нескольких группах изделий с запоминанием результатов. В памяти прибора сохраняется до 1000 результатов, которые могут быть переданы в компьютер для последующей обработки и анализа.

Питание ферритометра МК-1.2Ф осуществляется либо от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 6 В, либо от аккумуляторов 3 В. Мощность, потребляемая от сети, - не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА. Время установления рабочего режима - не более 1 мин. Продолжительность непрерывной безотказной работы - не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.

Комплектация:

• ферритометр МК-1.2Ф;
• электромагнитный преобразователь локального типа;
• контрольный образец предприятия локального типа;
• руководство по эксплуатации.
