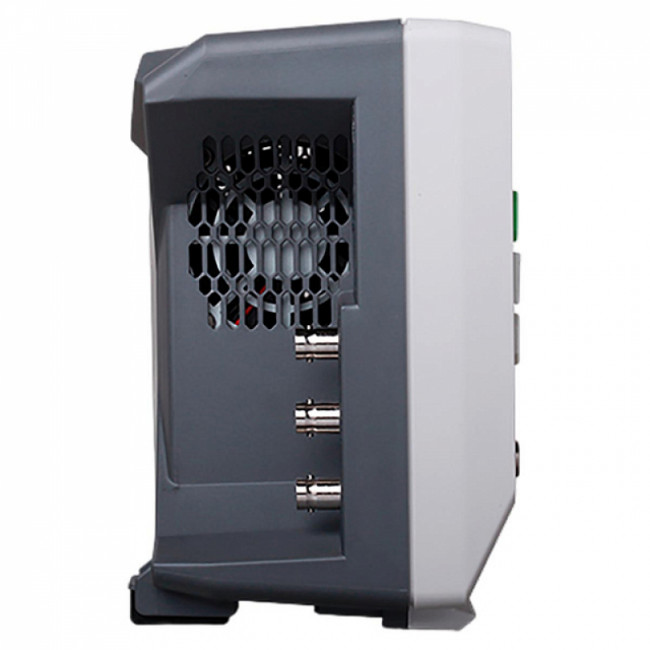

Анализатор спектра RIGOL DSA710

Name: Анализатор спектра RIGOL DSA710
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Диапазон ослабления	4 разряда
Время развертки	5 В TTL уровень
Вход внешнего запуска	220 В, 50 Гц, макс. 50 Вт со всеми опциями
Разрешение ПЧ RBW (-3 дБ)	от 100 Гц до 1 МГц, с шагом 1-3-10

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

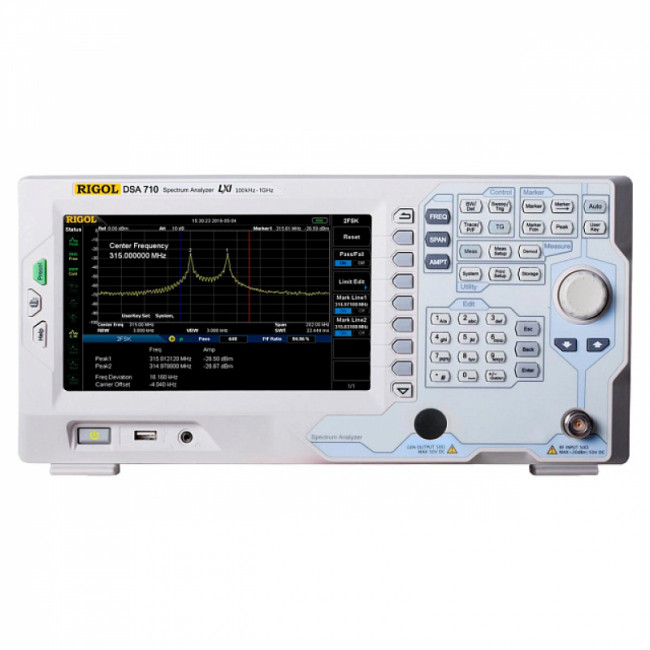

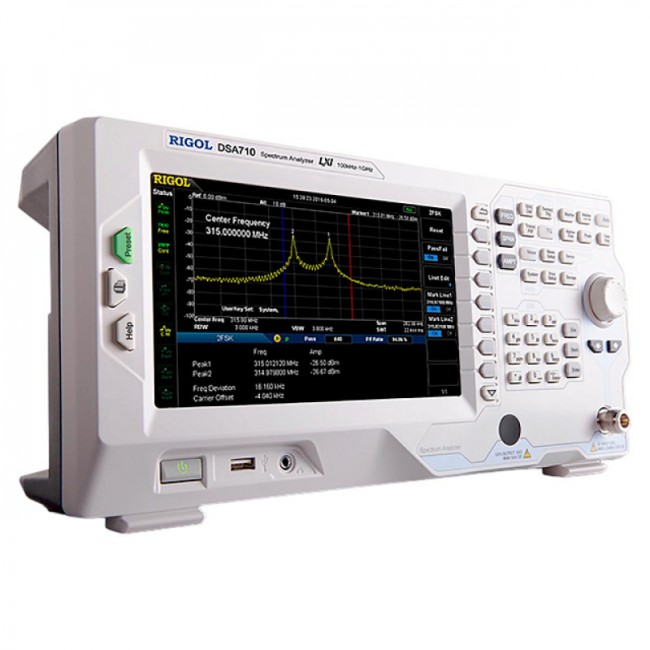

DSA710 - анализатор спектра реального времени с диапазоном частот 100 кГц - 1 МГц и полосой пропускания 100 Гц - 1 МГц. Это производительный прибор лабораторного класса - подходит настольного размещения благодаря компактности и небольшому весу, легко перемещается благодаря удобной ручке для переноски, имеет эргономично расположенные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех и возможностью захватов сигналов.

В арсенале прибора заложено много интересных измерительных функций, также разработано большое количество совместимых аппаратных и программных опций, а также аксессуаров, которые позволят наращивать измерительные возможности анализатора и по максимуму использовать его технический потенциал. Несмотря на бюджетную стоимость, DSA710 отлично подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в составе сервисной службы или для обучения.

Особенности и преимущества

Диапазон частот от 100 кГц до 1 ГГц
Низкий отображаемый средний уровень собственных шумов (DANL):
Низкий уровень фазового шума:
Погрешность измерения амплитуды:
Минимальное разрешение по частоте (RBW) 100 Гц
Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, что бы предотвратить пропуск события.
Большое количество измерительных функций
Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
Программное обеспечение для ПК (опция)
Экран 8 дюймов
Большой выбор опций и аксессуаров
Компактный размер и малый вес

Параметры встроенного источника опорной частоты
Рабочий диапазон частот	от 100 кГц до 1 ГГц
Разрешение по частоте	1 Гц
Опорная частота	10 МГц
Точность при калибровке	<1 ppm
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C	<2 ppm
Старение	<2 ppm/год
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение	span / (кол-во точек развертки-1)
Погрешность	± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение	1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц
Погрешность	± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон	0 Гц, от 100 Гц до макс. частоты
Погрешность	± span / (кол. точек развертки-1)
Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C)
Отстройка 10 кГц	<-80 дБн/Гц
Отстройка 100 кГц	<-100 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)	от 100 Гц до 1 МГц, с шагом 1-3-10
Точность RBW	<5%
Избирательность (60 дБ:3 дБ)	<5:1
Разрешение VBW (-3 дБ)	от 1 Гц до 3 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +20 дБм
Максимальный входной уровень
Постоянное напряжение	50 В
Непрерывный РЧ-сигнал	+20 дБм (100 мВт), аттенюатор 30 дБ
Перегрузка	+30 дБм (1 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
100 кГц...1 МГц	<-90 дБм, <-110 дБм (тип.)
1 МГц…1 ГГц	<-100 дБм, <-110 дБм (тип.)
С предусилителем (опция RSA5000-PA)
100 кГц...1 МГц	<-110 дБм, <-130 дБм (тип.)
1 МГц…1 ГГц	<-120 дБм ,<-130 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала	от 1 до 200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	601
Количество графиков	3+математические трассы
Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики
Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C
100 кГц…1 ГГц	<0,7 дБ
С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C
100 кГц…1 ГГц	<1,0 дБ
Параметры встроенного аттенюатора
Диапазон ослабления	от 0 до 30 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C):	<0,5 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,4 дБ
Установка опорного уровня
Логарифмическая шкала	От - 100 дБм до +20 дБм с шагом 1 дБ,0.01 дБ
Линейная шкала	4 разряда
Погрешность переключения RBW (RBW=1 кГц)	<0,1 дБ
Погрешность переключения RBW (RBW=30 кГц)
Погрешность переключения RBW (RBW=1 кГц)	<0,1 дБ
Параметры встроенного предусилителя
Частотный диапазон	от 100 кГц до 1 ГГц
Коэффициент усиления	20 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C)	<1,5 дБ (ном.)
КСВН по входу
От 300 кГц до 1 ГГц	<1,5 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,)	+40 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	+10 дБм
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ)	>0 дБм
Развертка (Sweep)
Время развертки	нулевой обзор от 20 мкс до 1000 с полоса обзора ≥100 Гц от 10 мс до 1000 с
Погрешность времени развертки	нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5%
Тип запуска	непрерывный, одиночный
Триггер
Источник	свободный, внешний , видео
Внешний уровень запуска	5 В TTL уровень
Входы/Выходы
ВЧ вход	разъем N-типа (female) импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала	частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом
Вход внешнего запуска	разъем BNC-тип (female) импеданс ≥1 кОм
Общие данные
Дисплей	8" TFT экран, 800 х 480 пикселей
Память	внутренняя: флэш-память внешняя: USB-флэш накопитель
Интерфейсы	USB, LAN, GPIB
Электропитание	220 В, 50 Гц, макс. 50 Вт со всеми опциями
Диапазон рабочих температур	от 0 до 50 °C
Габаритные размеры	361,6 x 178,8 х 128 мм
Масса	4,25 кг
